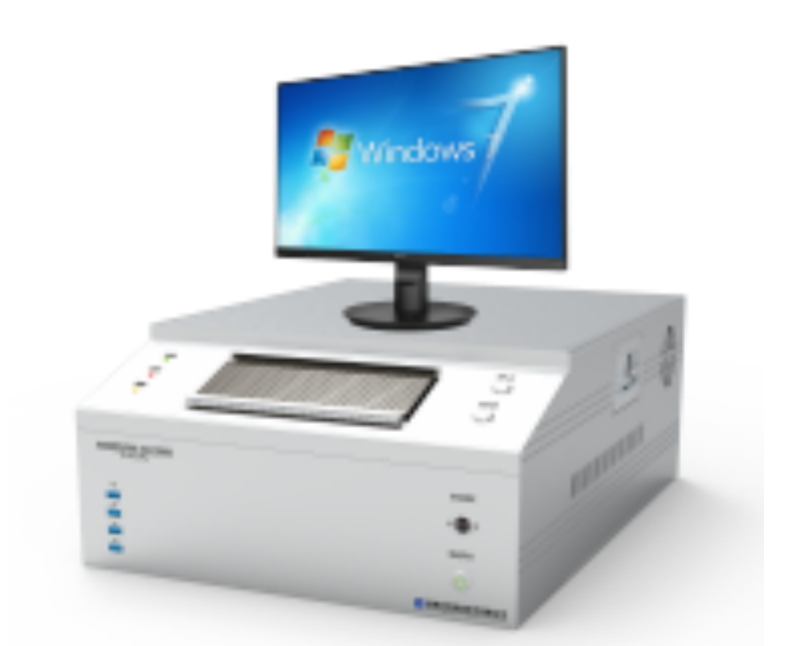

电连接器电性能测试仪
-
【应用】适用于军用电连接器的生产单位的检验部门在对成品进行出厂检验测试时使用；军用电连接器使用单位在对其进行入厂（所）复验、筛选测试时使用。
【产品特点】
1.测试效率高，一次安装多只受试电连接器，可同时对多只受试电连接器的各项电性能参数进行自动高效测试。
2.测试可靠性高，测试系统主机、适配器、适配电缆均采用高绝缘工艺处理，自身绝缘阻抗高。
3.测试电压范围大，可覆盖更多的受试电连接器，适用性好。
4.采用零插拔力的连接方式，避免插拔摩擦造成的针孔表面镀层损伤，极大地提高了适配转接器连接器的使用寿命。
5.测试系统能够自动识别安装的适配器编号，调取对应受试电连接器测试参数，自动进行测试。
6.测试系统对每一只适配插头座的使用次数均可进行自动记录，一旦到达该型号连接器的使用次数上限，测试仪自动给出实时提示，提醒使用者更换以免造成误测。
7.测试系统具有对自身高压通道模块寿命的记录功能，一旦到达该模块的使用次数上限，测试仪自动给出实时提示，提醒使用者进行自检以免造成误测。
- 设备配置
- 设备功能

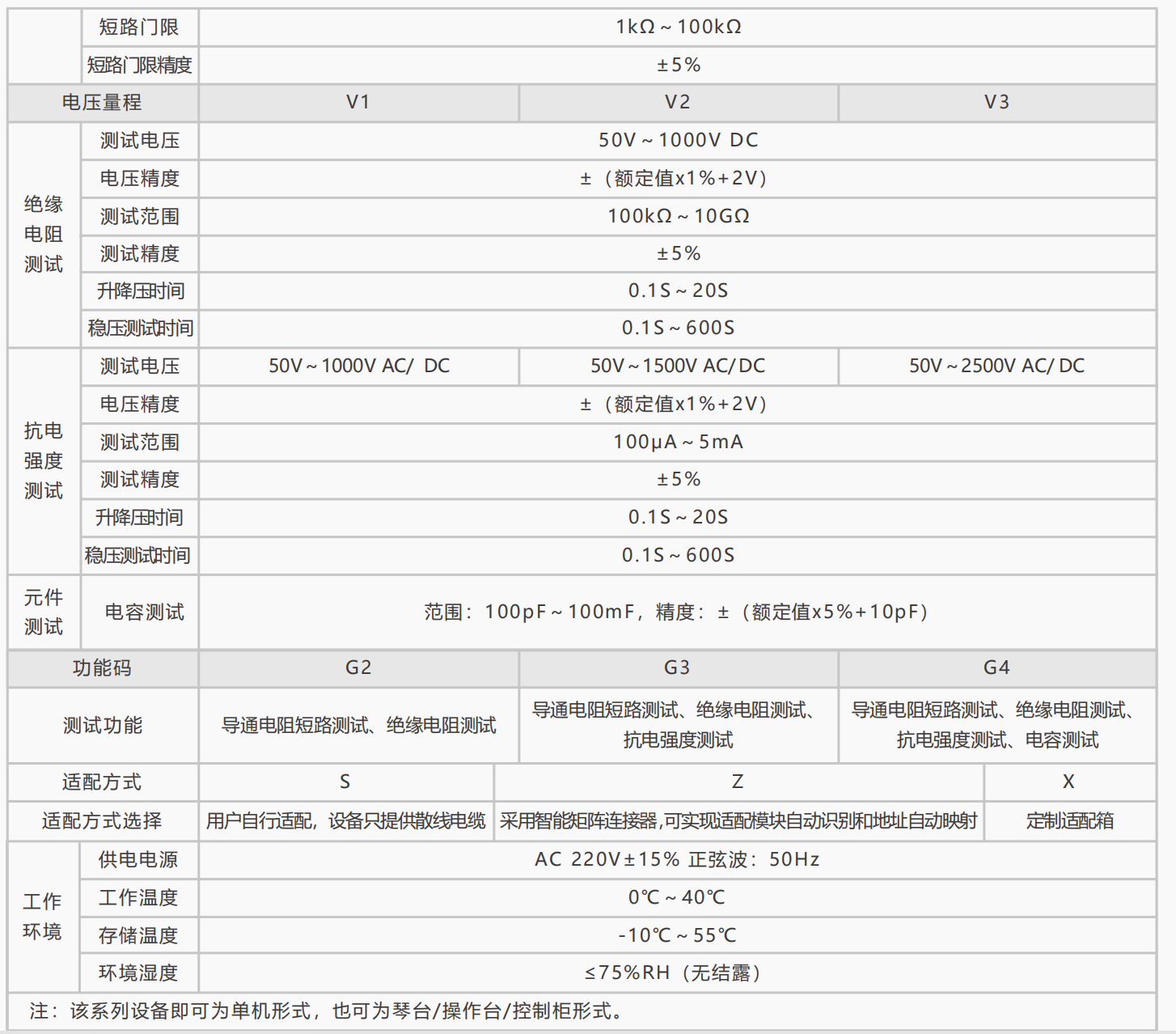

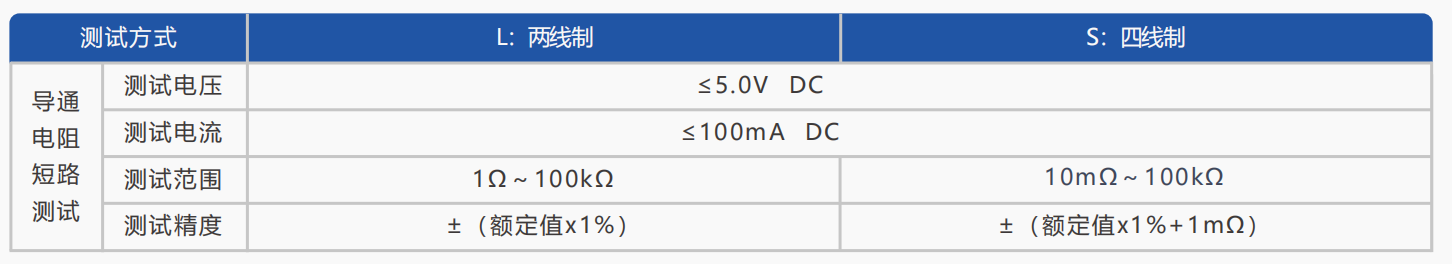

- 技术参数
设备配置
| 硬件 | 图例上位计算机 | 内嵌工控机+外置显示器 | |||
| 测试系统 | 测试主机 | ||||
| 适配部分 | 适配模块 | 适配转接器 | |||
| 附件 | 单点测试线 | 校准模块 | 检定校准电缆 | ||
| 供电电源电缆 | 接地线 | ... | |||

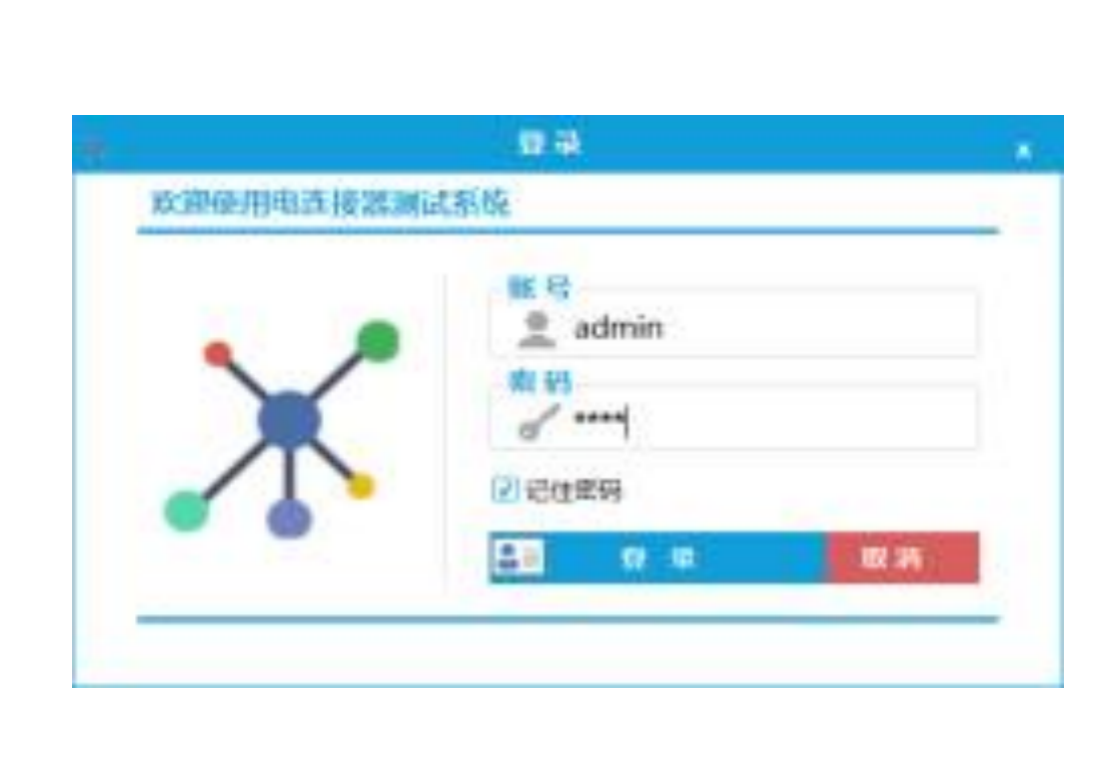

| 软件 | 用户测试软件 | ||||
| 资料 | 文件资料（使用维护说明书、校准证书、产品配置清单、软件安装光盘等） | ||||
设备选型
| 型号 | Y | ZXL | B | - | L | 64 | / | V1 | - | G2 | S |
| 类型 | 公司全称 | 系列名称 | 上位计算机 | 分隔符 | 测试方式 | 设备点数，步进 | 分隔符 | 电压量程 | 分隔符 | 功能码 | 适配方式 |
| 含义 | 陕西永辉测控技术有限公司 | 电连接器电性能测试仪 | B:笔记本电脑 | - | L：两线制S：四线制 | 两线：64～ 1024点，64点步进四线：64～ 512点，32点步进 | / | - | G2:2种功能 G3:3种功能 G4:4种功能 | ||
| P:平板电脑 | V1:低压 | S:用户自行适配 | |||||||||
| G:外置工控机 | V2:中压 | Z:智能矩阵连接器适配 | |||||||||
| Q:内嵌工控机 | V3:高压 | X:适配箱适配 | |||||||||
| Y:外置一体机 |
