查线分线测试仪
-
【应用】：用于线缆、线束、电缆组件生成制作过程中进行：导通（短路、查线、分线）测试、导通电阻的测试。
【产品特点】：
1.人机交互：采用触摸屏作为人机交互界面，操作简便、易学习掌握。
2.开关通道：采用电子开关具有：测试速度快、测试效率高、整机低功耗、无噪音、长寿命；无机械触点、测试安全，满足火工品引线电阻的测试。
3.电阻测量：采用四线制可对电缆、线束、电缆组件中导线电阻进行精确测量，发现焊接的质量隐患。
4.通信端口：采用网络端口，可与外部计算机通信，将测量结果导出，方便数据查询、追溯。
5.适配器：更换不同的适配器，可满足不同电缆、线束、电缆组件的测试。
6.外观尺寸：体积小、重量轻、方便携带移动，满足各类生产现场使用。

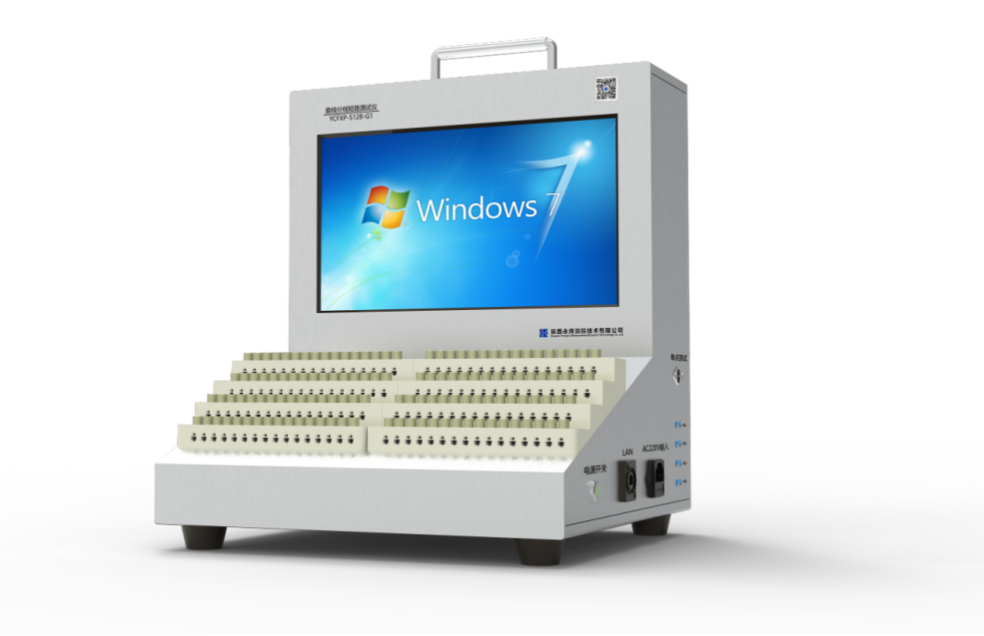

查线分线测试仪

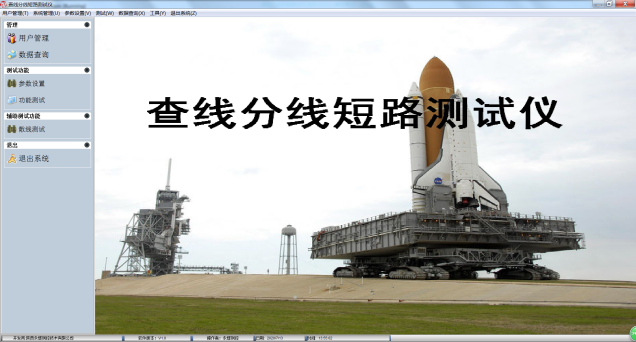

主界面

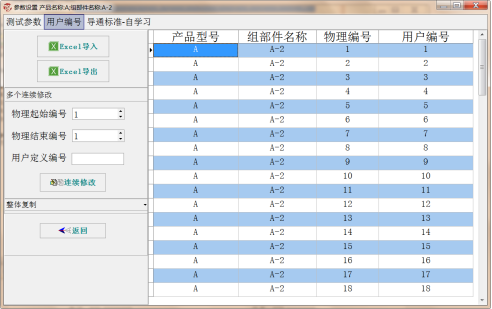

参数设置界面

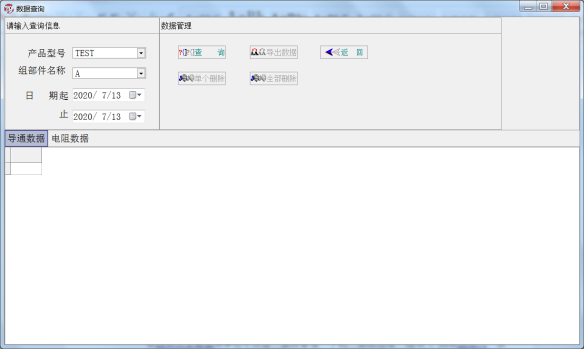

数据查询界面

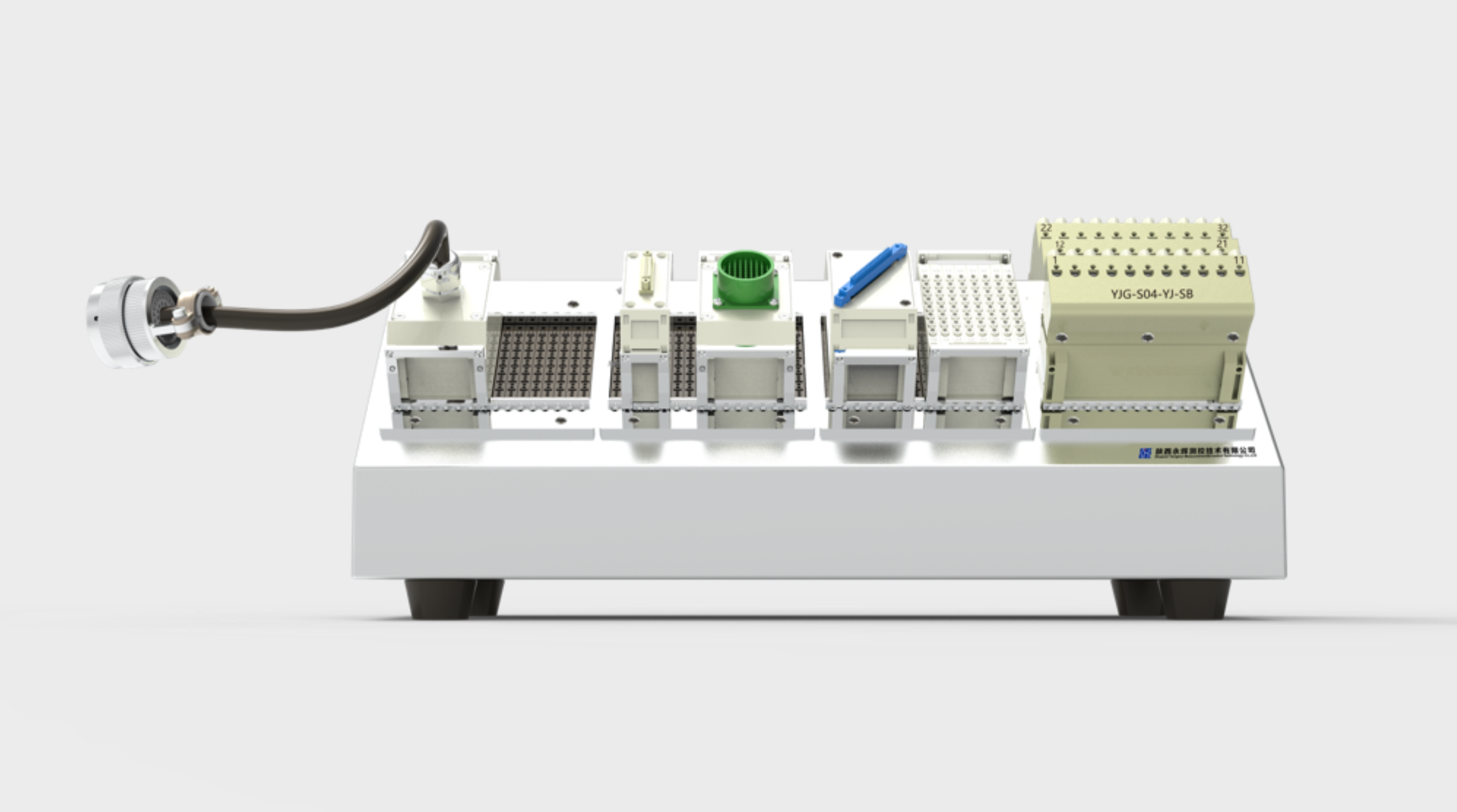

512点带各种适配模块
32点接线盒正面
专用适配箱
- 设备配置
- 设备功能
- 技术参数
设备配置
| 硬件 | 测试主机 | 平板电脑+测量单元 | |||
| 适配部分 | 适配转接电缆 | 适配器 | |||
| 附件 | 单点测试线 | 校准模块 | 检定校准电缆 | ||
| 供电电源电缆 | 外包箱（选配件） | 打印设备（选配件） | |||
| 软件 | 用户测试软件 | ||||
| 资料 | 文件资料（使用维护说明书、校准证书、产品配置清单、软件安装光盘等） | ||||
设备型号
| 型号 | Y | CFX | P | - | L | 64 | - | G1 |
| 类型 | 公司全称 | 系列名称 | 上位计算机 | 分隔符 | 测试方式 | 设备点数，步进 | 分隔符 | 功能码 |
| 含义 | 陕西永辉测控技术有限公司 | 查线分线测试仪 | P：平板电脑 | - | L：两线制 | 两线：64～1024点，64点步进 | - | G1：导通测试 |
| S：四线制 | 四线：32～256点，32点步进 | G2：导通、电阻 |

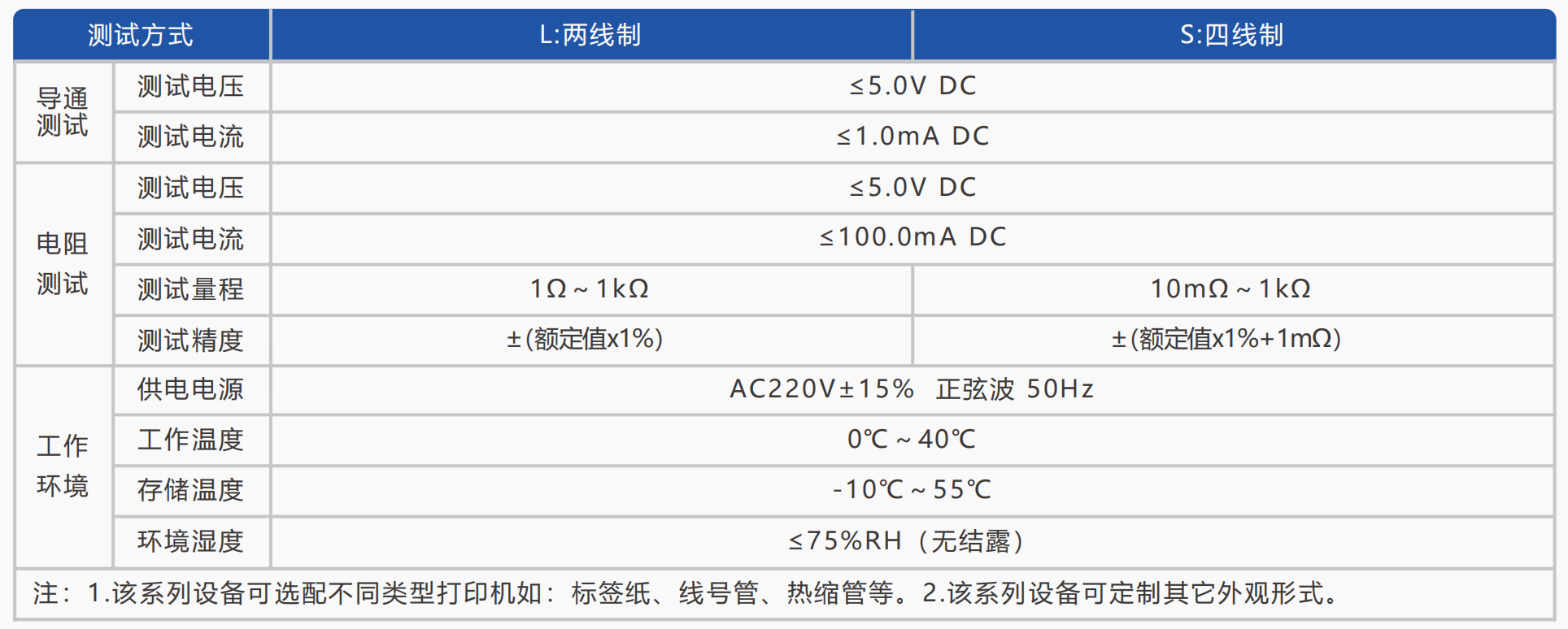

技术参数
