分布式扩展线缆测试系统
-
【应用】适用于装备产品承制单位及修理单位在对大型装备进行生产、总装、调试、测试、检验及检修时对线缆、线束、机架背板、电缆网进行性能检测、故障排查的场合使用。
【产品特点】
1.完整的测试功能，满足各种大型装备中线缆、线束、机架背板、电缆网的测试要求。
2.采用高速、高压、高绝缘型开关作为测试通道，为高可靠性测试提供了有力的保证；开关通道模块化设计，便于后期维护及通道扩展。
3.测试系统主控模块具有高达数万点的控制能力，可级联更多的测试模块，满足更大点数的测试需求。
4.更换不同的适配电缆，可适应不同大型装备中电缆、线束、机架背板、电缆网测试。
5.自主研发的适配电缆存放管理系统，提供了方便的适配电缆提取、安装、存放、管理功能，更大程度的提高了测试效率。
6.完善的测试软件功能，纯中文界面，自识别及寿命提示功能，提供全新的智能化测试体验。
- 设备配置
- 设备功能

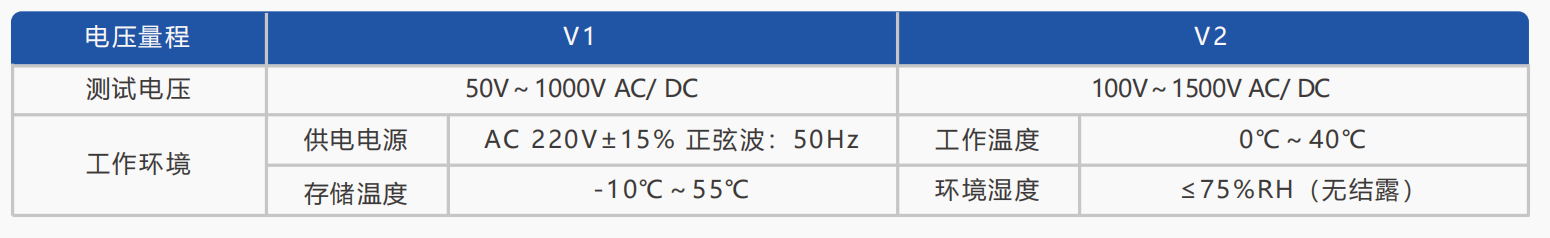

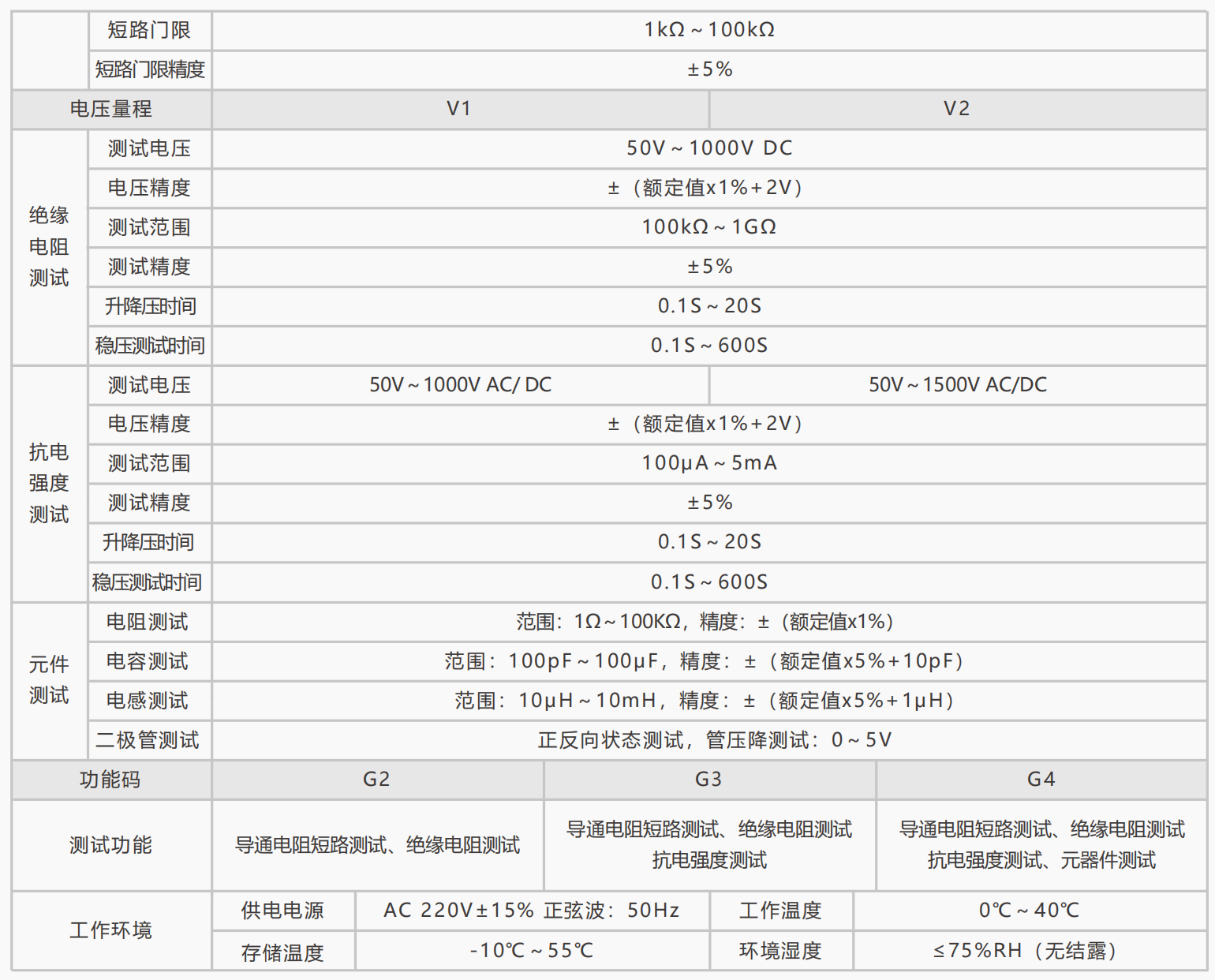

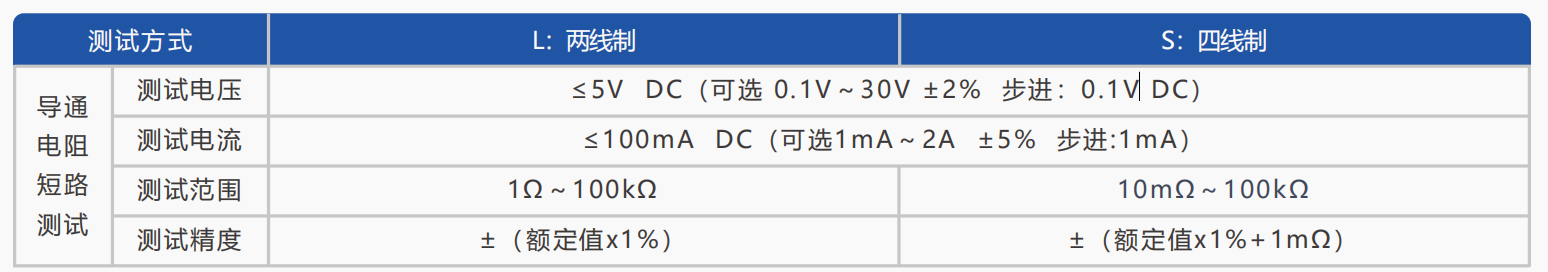

- 技术参数
设备配置
| 硬件 | 图例上位计算机 | 内嵌工控机+显示器 | |||
| 测试系统部分 | 测试系统--主控模块 | 测试系统--测试模块*N | 操作台/主控柜(可选) | ||
| 适配部分 | 适配转接电缆 | 适配器 | |||
| 附件 | 单点测试线 | 校准模块 | 检定校准电缆 | ||
| 供电电源电缆 | 接地线 | ... | |||
| 软件 | 用户测试软件 | ||||
| 资料 | 文件资料（使用维护说明书、校准证书、产品配置清单、软件安装光盘等） | ||||
设备选型
说明：分布式扩展线缆测试系统由一台主控模块与若干台测试模块通过总线电缆连接构成。用户可以根据待测线缆点数多少确定测试模块数量。
 主控模块命名 | ||||||||||
| 型号 | Y | ZX L | B | - | L | 64 | / | V1 | - | G2 |
| 类型 | 公司全称 | 系列名称 | 上位计算机 | 分隔符 | 测试方式 | 可控制点数 | 分隔符 | 电压量程 | 分隔符 | 功能码 |
| 含义 | 陕西永辉测控技术有限公司 | 分布式扩展线缆 测试系统-- 主控模块 | P：平板电脑 | - | / | - | ||||
| G：外置工控机 | L：两线制 | 1024～10240点 | V1:低压 | G2:2种功能 | ||||||
| Q：内嵌工控机 | S：四线制 | V2:中压 | G3:3种功能 | |||||||
| Y：外置一体机 | G4:4种功能 | |||||||||
| 测试模块命名 | |||||||
| 型号 | Y | ZX L | - | L | 64 | / | V1 |
| 类型 | 公司全称 | 系列名称 | 分隔符 | 测试方式 | 模块点数 | 分隔符 | 电压范围 |
| 含义 | 陕西永辉测控技术有限公司 | 分布式扩展线缆 测试系统-- 主控模块 | - | L：两线制 | 两线：1024/2048点 | / | V1:低压 |
| S：四线制 | 四线： 512/ 1024点 | V2:中压 | |||||
说明：分布式扩展线缆测试系统由一台主控模块与若干台测试模块通过总线电缆连接构成。用户可以根据待测线缆点数多少确定测试模块数量。
