电子组合机架测试系统

电子组合机架测试系统

    【应用】适用于装备产品承制单位对电子组合（机架）内部连接正确性、可靠性进行检验、测试时使用。
    【产品特点】
    1.完整的测试功能，满足各种电子组合（机架）中线缆、线束、机架背板、元器件的测试要求。
    2.测试系统主控模块具有高达数万点的控制能力，可级联更多的测试模块，满足更大点数的测试需求。
    3.更换不同的适配电缆及适配板，可适应不同电阻组合（机架）的测试。

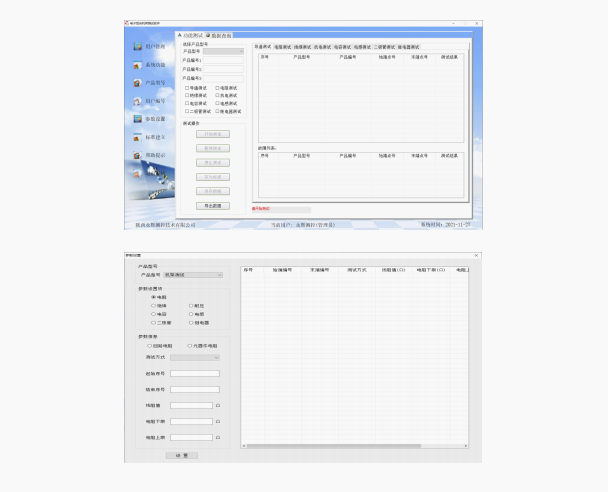

    4.完善的测试软件功能，纯中文界面，自识别及寿命提示功能，提供全新的智能测试体验。
免费试用 售后服务 下载中心
  • 设备配置
  • 设备功能

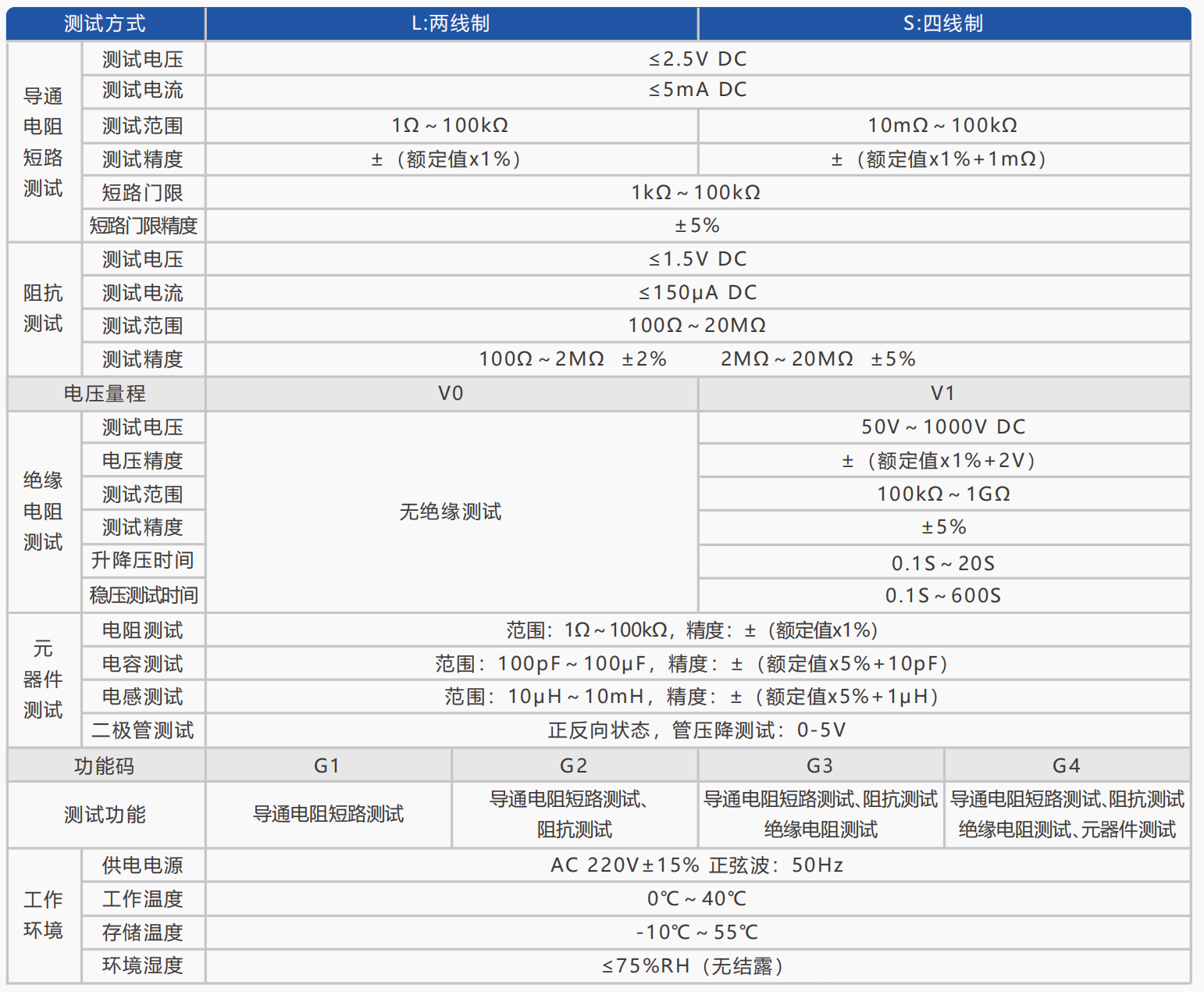

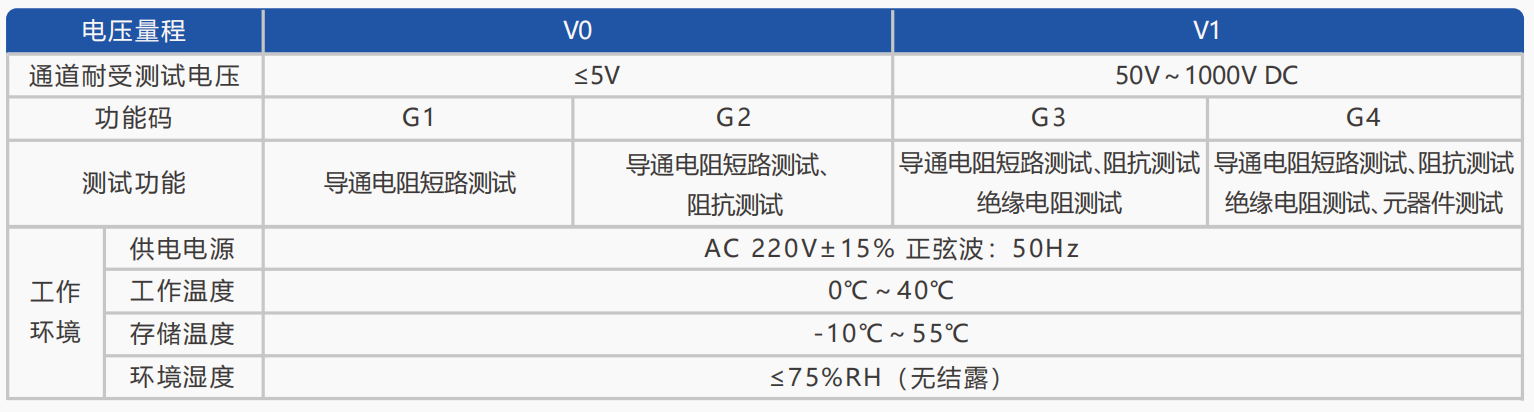

  • 技术参数

设备配置

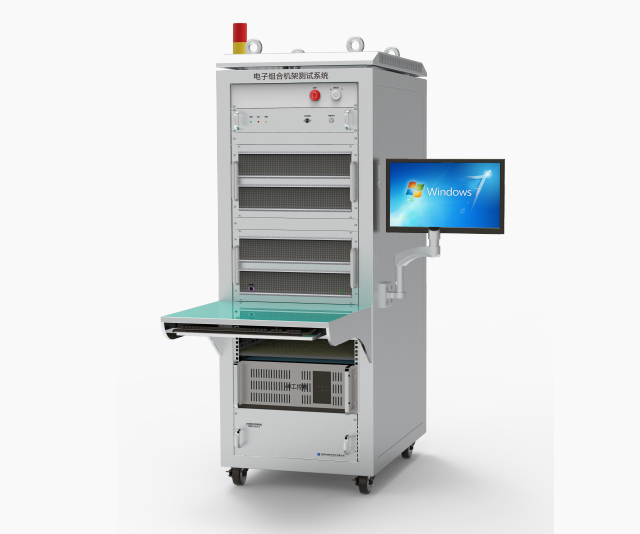

硬件图例上位计算机外置工控机/外置一体机
测试系统主控制柜测试系统--主控模块测试系统--测试模块*2多通道软启供电电源
主控柜机架安装台（选配件）打印机（可选配）
适配部分矩阵适配转接电缆矩阵适配转接板
附件单点测试线校准模块检定校准电缆
供电电源电缆接地线...
软件用户测试软件
资料文件资料（使用维护说明书、校准证书、产品配置清单、软件安装光盘等）



设备型号


说明：电子组合机架测试系统由一台主控模块和若干台测试模块组成，用户可根据待测电子组合机架点数多少确 定模块数量。


主控模块命名
型号YZXLB-L64/V1-G2
类型公司全称系列名称上位计算机分隔符测试方式可控制点数分隔符电压量程分隔符功能码
含义陕西永辉测控技术有限公司电子组合机架测试系统--主控模块
-
1024～10240点/
-G2:2种功能G3:3种功能G4:4种功能
G：外置工控机L：两线制V1:低压
Y：外置一体机S：四线制V2:中压




测试模块命名
型号YZXL-L1024/V1-G2
类型公司全称系列名称分隔符测试方式模块点数分隔符电压量程分隔符功能码
含义陕西永辉测控技术有限公司电子组合机架测试系统--测试模块-

/
-G1:1种功能
L：两线制  两线：1024/2048点V0:无高压G2:2种功能
S：四线制四线：512/1024点V1:有电压G3:3种功能



G4:4种功能




说明：电子组合机架测试系统由一台主控模块和若干台测试模块组成，用户可根据待测电子组合机架点数多少确 定模块数量。
