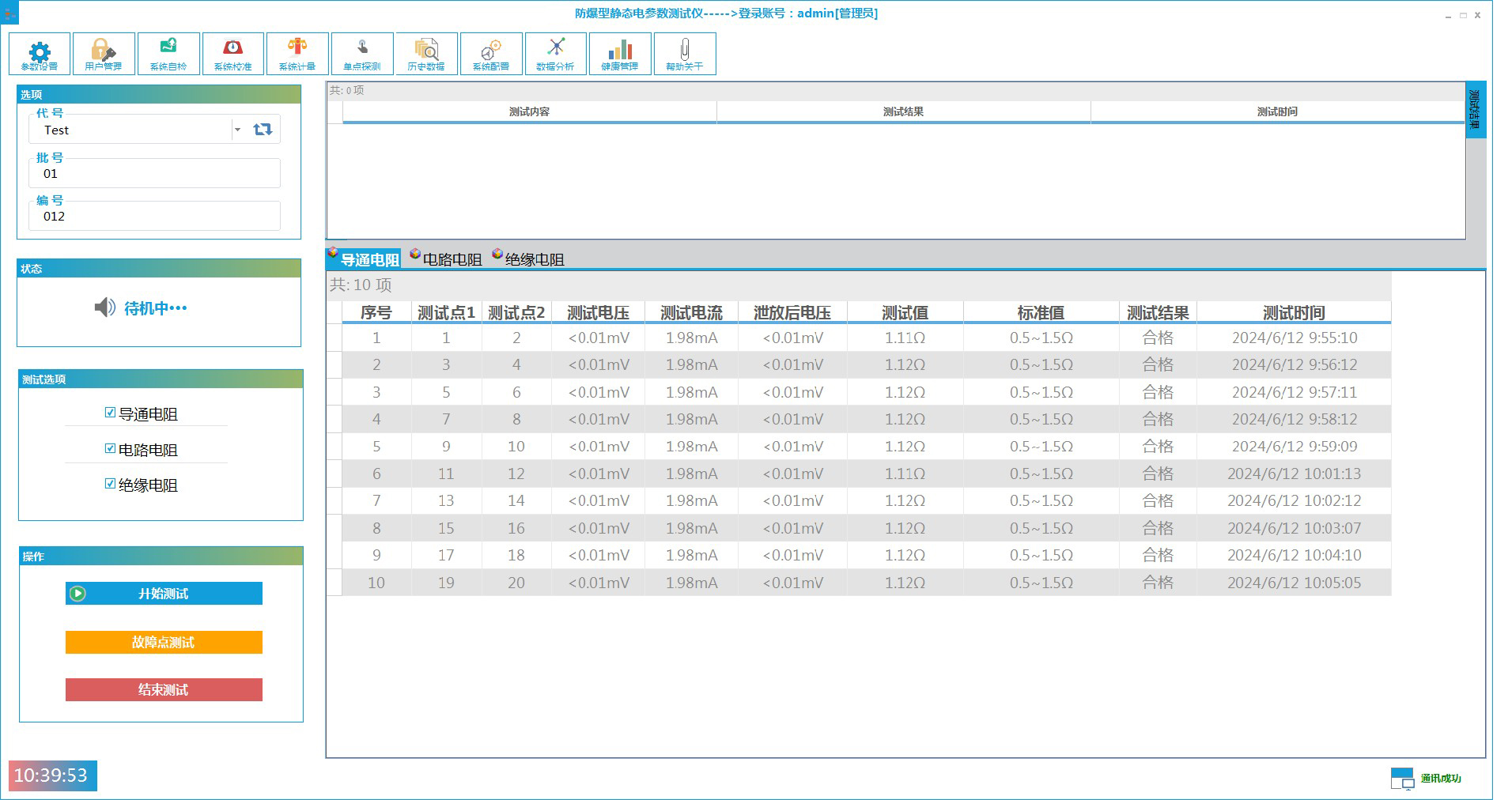

测试界面

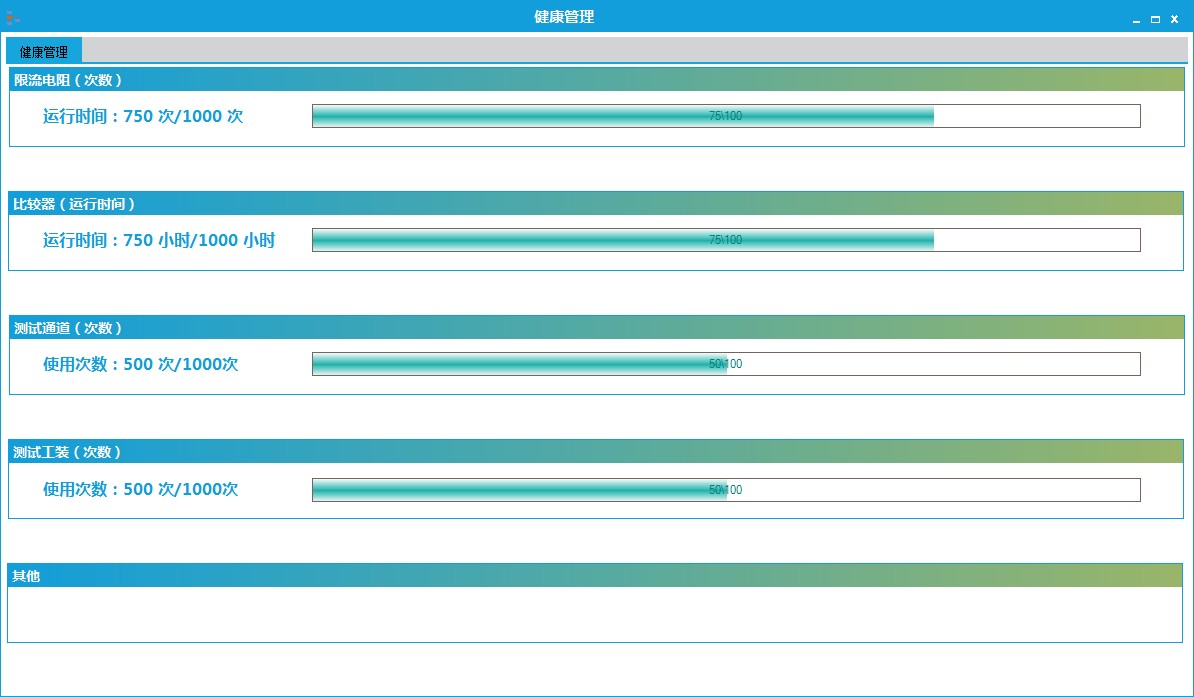

健康管理界面

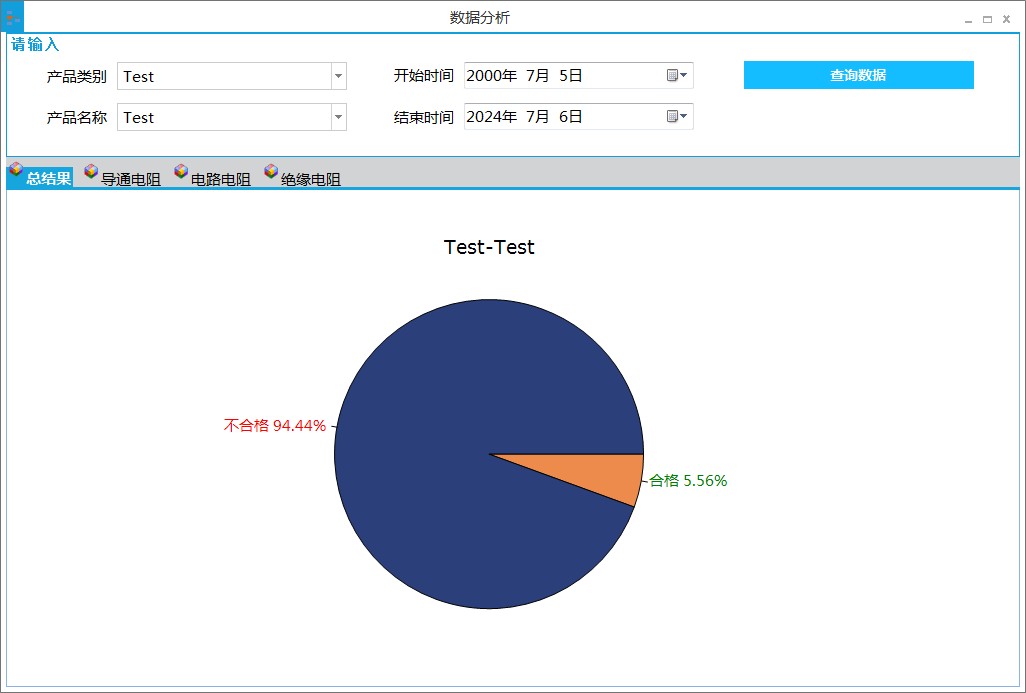

数据分析界面

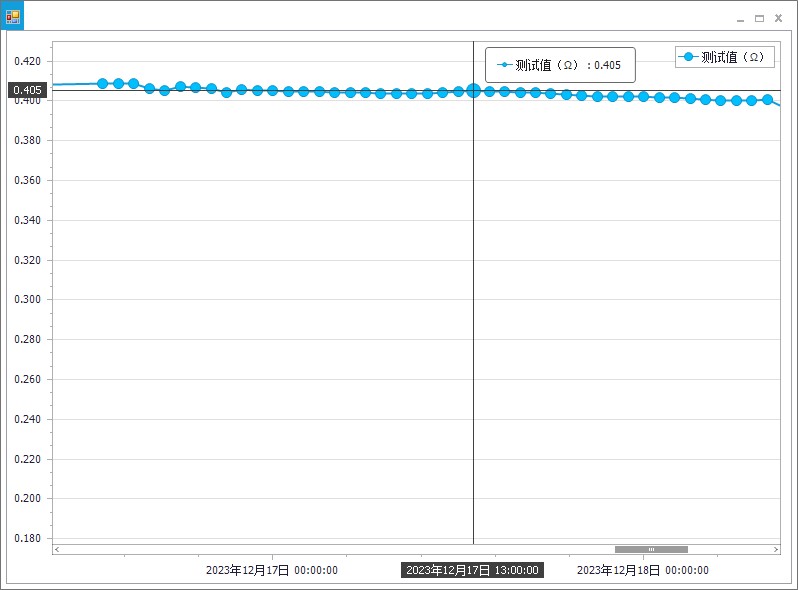

详细数据分析界面
- 设备配置
- 设备功能

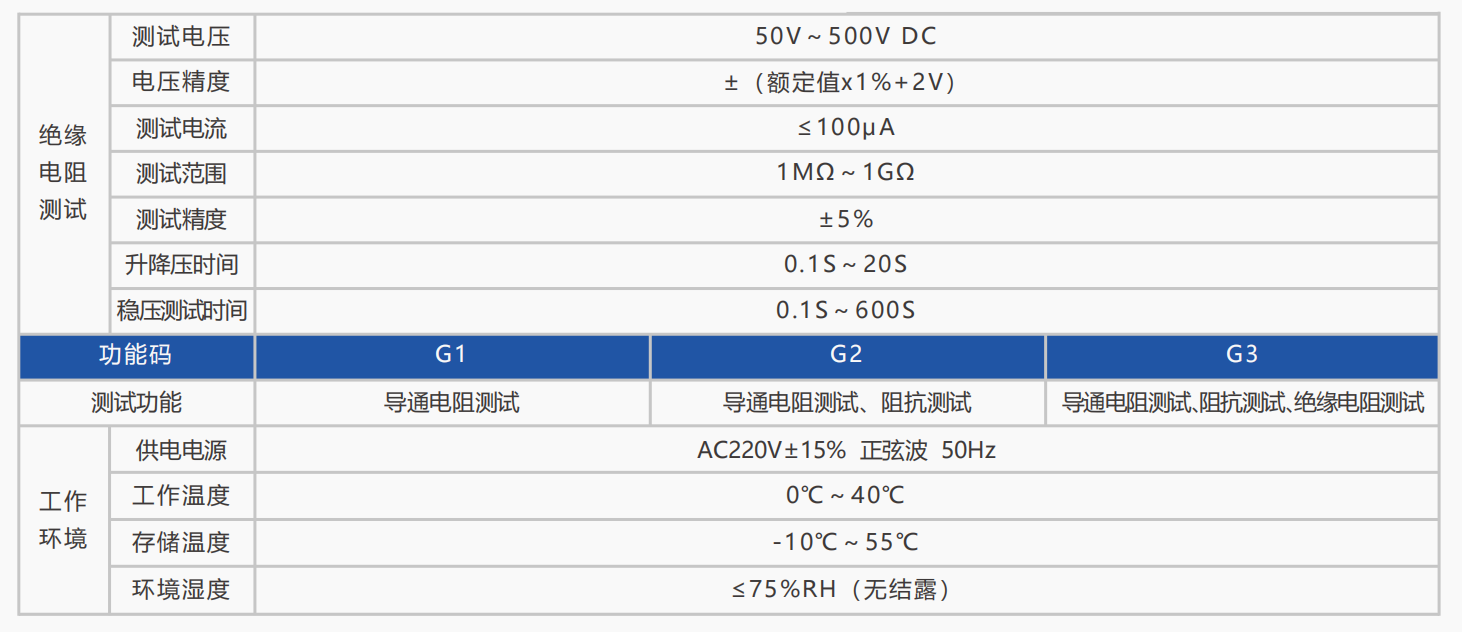

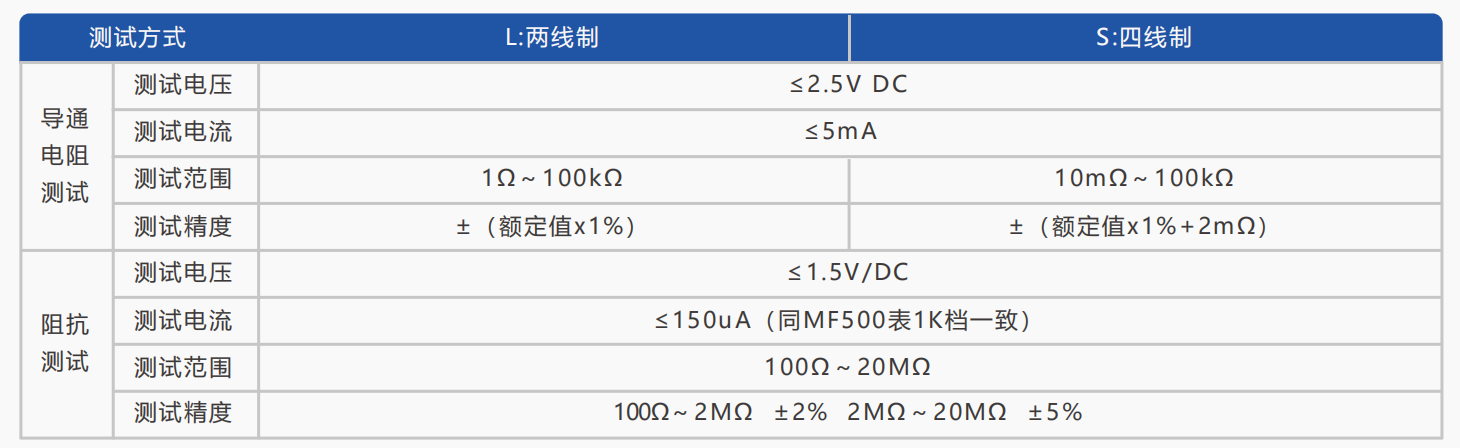

- 技术参数
设备配置
| 硬件 | 图例上位计算机 | 平板电脑 | |||
| 测试系统部分 | 测试仪主机 | 防爆箱 | |||
| 适配部分 | 适配转接电缆 | 适配器 | |||
| 附件 | 单点测试线 | 校准模块 | 门机联锁机构 | 检定校准电缆 | |
| 供电电源电缆 | 等效器模块 | 接地线 | ... | ||
| 软件 | 用户测试软件 | ||||
| 资料 | 文件资料（使用维护说明书、校准证书、产品配置清单、软件安装光盘等） | ||||
设备选型
| 型号 | Y | FDC | P | - | L | 64 | / | G1 | AC |
| 类型 | 公司全称 | 系列名称 | 上位计算机 | 分隔符 | 测试方式 | 设备点数，步进 | 分隔符 | 功能码 | 供电方式 |
| 含义 | 陕西永辉测控技术 有限公司 | 防爆型静态电参数测试仪 | P :平板电脑 | - | L：两线制S：四线制 | 两线：64～ 512点，64点步进四线：32～ 256点，32点步进 | / | G1：1种功能 | AC：AC220V供电DC：直流12V供电 |
| G :外置工控机 | G2：2种功能 | ||||||||
| Y :外置一体机 | G3：3种功能 |
