通用多通道阻抗测试分析仪

     应用:

  适用于对电子产品中的制造单位在常态下及环境试验条件下,对各型电路板或功能模块(多个电路板组成的具有一定功能的电气单元)的输出插头座中的任意引脚之间及任意引脚与壳体之间的静态、动态阻抗参数进行快速检验、测试、分析的场合使用。

   测试功能:

1 阻抗测试

  测试仪可快速测出各型电路板或功能模块的输出插头座中的任意引脚之间及任意引脚与壳体之间的阻抗值。

2 短路测试

  测试仪可快速测出各型电路板或功能模块的输出插头座中的任意引脚之间及任意引脚与壳体之间是否存在短路(静态阻抗小于10Ω)。

3 激励源选择

  测试仪具有交、直流信号激励源选择功能,根据测试需要选择采用交流或直流信号作为测试激励源。

4 屏蔽点功能

  测试仪可屏蔽各型电路板或功能模块中任意不需测量的引脚,对已屏蔽的引脚不加电,提高测试的安全性。

5 单点循迹功能

  采用单点测试笔接触电路板或功能模块中的任一焊点,即可快速测量单点测试笔与被测件插头座中任一引脚之间的阻抗,快速判断器件或电路的状态;也可连接两只单点测试笔,测量任意两支笔接触的器件引脚或焊点之间的阻抗值。

6 单点(语音提示)测试功能

  在进行单点测试时可选择给出声音提示,减轻操作者的工作强度,提高了测试效率。

7 查分线测试功能

  在导通测试模式下,测试仪具有查线、分线、短路功能。

8 测试标准建立

  采用自学习方式,对已确认完好的各型电路板或功能模块进行测试,将测试数据结果保存即可建立测试数据标准。

9 自检功能

  测试仪可快速对开关通路是否正常进行自检;对各项测试功能及精度进行自检,并形成自检报告。

10 参数设置功能

  测试仪具有参数设置功能如:测试点数(芯数)、电阻门限标准、激励源参数等。

11 保护报警

  测试仪具有自检测试异常或测试结果异常的保护报警功能,并给出声、光报警信号,形成出错信息表。

12计量校准

  当测试仪出现测量误差或需要定期计量、校验时,可进行校准。

13 辅助功能

  帮助:在测试画面的标题栏中设置“帮助”信息栏,显示帮助信息易于学习掌握。

  显示:以表格及图形(曲线)方式直观、详细的显示测试数据。

  保存:测试数据可根据需要保存、导出到指定目录,也可输出打印。

  查询:可按索引条目查询测试结果。

14 数据通信

  测试仪设置有网络端口,可以连接外部计算机,实现局域网的数据交互。

   产品特点:

● 该测试仪完全可替代(MF-500)万用表及其它各种规格的数字万用表,用于对“电路板或功能模块”各点之间和各点

“模拟地/数字地”进行阻抗测试。

● 更换不同的适配器,可适应不同输出方式电路板或功能模块的测试。

● 一次安装被测电路板或功能模块,实现多通道阻抗的快速测试,测试效率高、精度好。

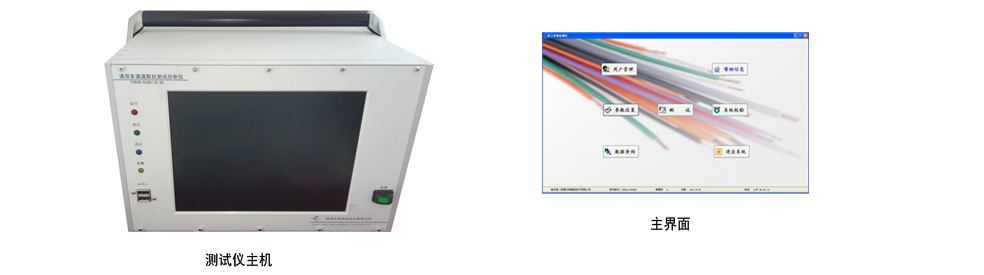

    产品组成:

  上位计算机(内嵌平板电脑或外带笔记本电脑)、测试仪主机、适配电缆、适配模块(可选件)、校准模块、外包箱、附件、文档资料等。

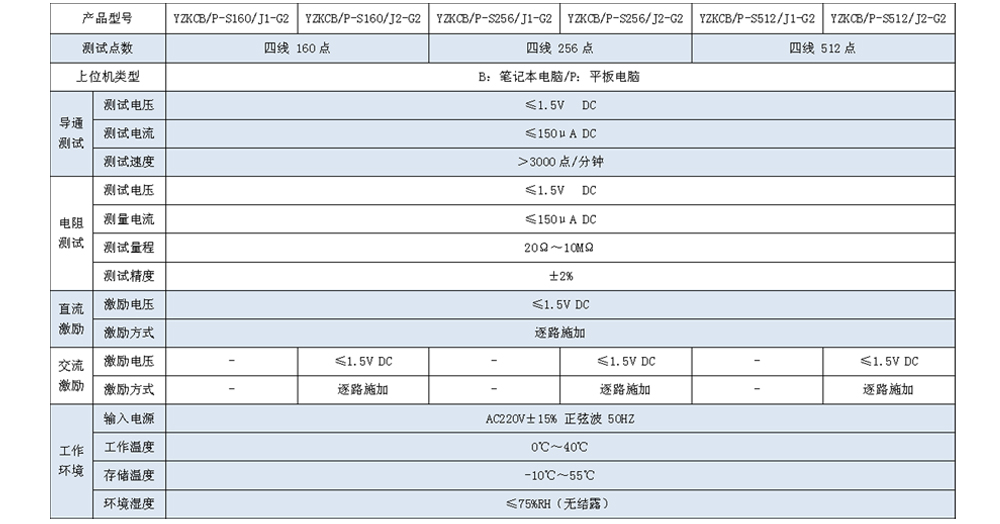

   技术参数:
