您现在所在的位置: 网站首页 > 产品中心 > 元器件测试类 > 电连接器电性能综合测试系统

电连接器电性能综合测试系统

      应用:

  适用于电连接器的生产单位的检验部门在对成品进行出厂检验测试时使用;电连接器使用单位在对其进行入厂(所)复验、筛选测试时使用。

   测试功能:

1 短路测试

  测试系统可对所有受试电连接器施加直流低压(DC5V),快速测试各芯之间及每芯与壳体之间是否存在短路故障及故障位置。

2 导通测试

  测试系统可对受试电连接器中各芯(接触对)的针、孔是否存在开路(缩针)等故障状态进行测试并给出故障所处位置,给出语音提示。

3 接触电阻测试

  测试系统可对受试电连接器中各芯(接触对)的针、孔接触电阻值进行测试,发现接触电阻异常的(接触对),给出语音提示。

4 电连续性(金属外壳接触电阻)测试

  测试系统可对所有受试电连接器的金属外壳之间的接触电阻进行快速测量,发现电连续性不合格的受试产品。

5 绝缘电阻测试

  在施加额定直流电压条件下,可对所有受试电连接器中任意不通的接触件之间进行绝缘电阻测试,任意接触件与壳体间的绝缘电阻进行测试。

6 抗电强度测试(耐压漏电流)

  在施加额定工频交流电压条件下,可对所有受试电连接器中任意不通的接触件之间进行耐压漏电流测试,任意接触件与壳体间的耐压漏电流进行测试。

7 自检功能

  测试系统可快速对测试主机、适配电缆、适配器是否正常进行自检;对各项测试功能及精度进行自检,并形成自检报告。

8 计量校准

  当测试系统出现测量误差或需要定期计量、校验时,可进行校准。

9 参数设置功能

  测试系统可根据不同被测件设置相应的测试参数:绝缘测试电压、绝缘电阻阀值、测试时间、被测件个数;耐压测试电压、耐压漏电流阀值、测试时间、被测件个数等参数。

10 安全屏蔽功能

  测试系统可屏蔽受试电连接器中任意不需测试的“芯”,对已屏蔽的“芯”不加高压,也可对不同的“芯”设置不同的测试电压,提高测试的安全性,保护被测件的安全。

11 寿命记录功能

  测试系统具有寿命记录,每一只连接器每测试一次,测试仪自动记录,一旦到达该型号连接器的使用次数上限,测试仪自动给出提示,提醒使用者注意观察该连接器的性能状态及是否需要更换。

12 连接器插拔次数记录功能

  测试系统可记录适配器上每只适配连接器的使用次数,便于用户掌握适配连接器的使用寿命情况为维护提供数据支持。

13 适配器自动识别功能

  测试系统能够自动识别安装的适配器编号,并自动调取该适配器上对应受试电连接器测试参数,自动进行测试,提高了测试效率。

14 报警功能

  如测试结果与标准数据库中的数值不同时(或超差时)如:电连接器短路异常时、电连续性不合格时、绝缘电阻不合格时、耐压漏电流不合格时,给出声、光、语音报警信号,并形成出错信息表,以便查找及更正。

15 辅助功能

  帮助:在测试画面的标题栏中设置“帮助”信息栏,显示帮助信息易于学习掌握;

  显示:以表格及图形(曲线)方式直观、详细的显示测试数据;

  保存:测试数据可根据需要保存、导出到指定目录,也可输出打印;

  查询:可按索引条目查询测试结果。

16 数据通信

  测试系统设置有网络端口,可以连接外部计算机,实现局域网的数据交互。

   产品特点:

● 测试效率高,一次安装多只受试电连接器,可同时对多只受试电连接器的各项电性能参数进行自动高效测试。

● 测试可靠性高,测试系统主机、适配器、适配电缆均采用高绝缘工艺处理,自身绝缘阻抗高。

● 测试电压范围大,可覆盖更多的受试电连接器,适用性好。

● 采用零插拔力的连接方式,避免插拔摩擦造成的针孔表面镀层损伤,极大地提高了适配转接器连接器的使用寿命。

● 测试系统能够自动识别安装的适配器编号,调取对应受试电连接器测试参数,自动进行测试。

● 测试系统对每一只适配插头座的使用次数均可进行自动记录,一旦到达该型号连接器的使用次数上限,测试仪自动给出实时提示,提醒使用者更换以免造成误测。

● 测试系统具有对自身高压通道模块寿命的记录功能,一旦到达该模块的使用次数上限,测试仪自动给出实时提示,提醒使用者进行自检以免造成误测。

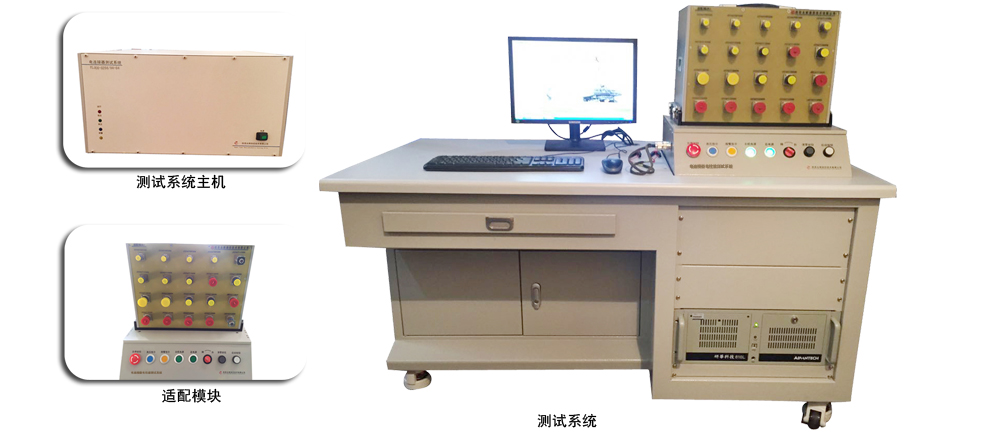

    产品组成:

  上位计算机(内嵌平板电脑、外带笔记本电脑、工业控制计算机)、测试系统主机、主控柜(可选件)、操作台(可选件)、适配电缆、适配器、单点测试笔工具(套装)、校准模块、外包箱、附件、文档资料等。

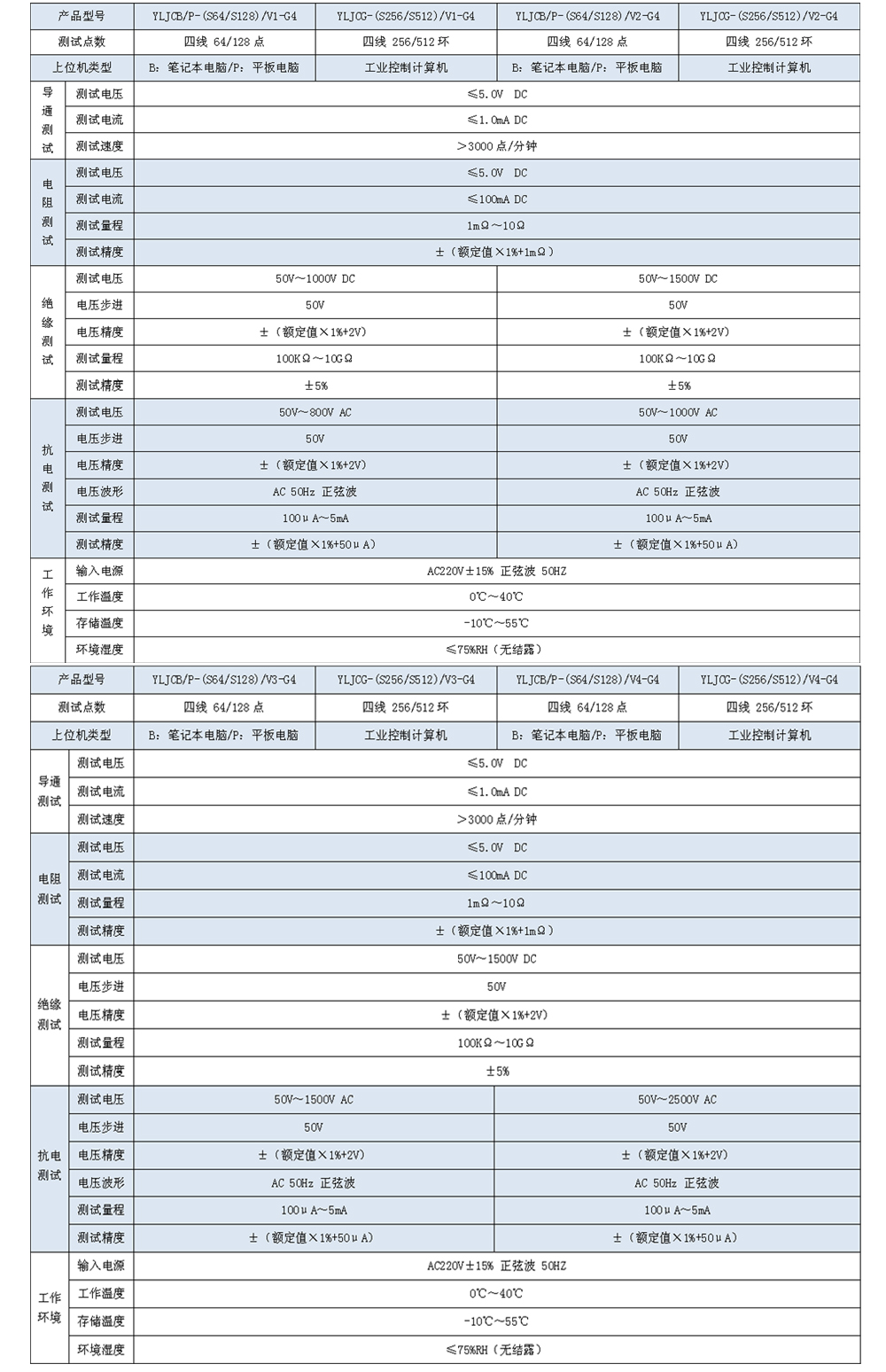

   技术参数:
