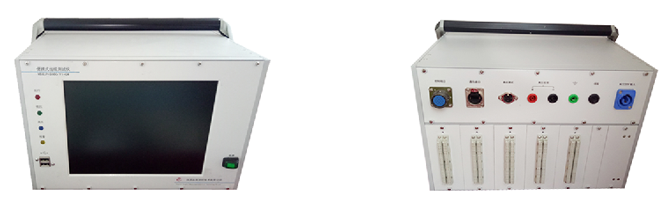

便携式线缆测试仪

     应用：

  用于对芯数较少的电缆、线束、电缆组件进行导通、电阻、绝缘、耐压等电参数的检验和测试。

   测试功能：

  1 导通测试：测试仪可对电缆、线束、电缆组件进行通断测试，快速查找出开路、短路、错接等故障状态及故障所处位置。

  2 短路测试：测试仪可对被测电缆、线束、电缆组件中任意芯与芯之间是否存在短路进行快速测试（含任意芯线与壳体或屏蔽层是否存在短路进行测试）。

  3 单点导通测试：使用单点测试笔可对被测电缆、线束、电缆组件散线一端（待套号或待焊接的芯线）进行单点导通测试（含对壳体导通测试），实现查线、分线、复验等测试，并给出线号语音提示。

  4 电阻测试：测试仪可对被测电缆、线束、电缆组件中任一芯线进行电阻测量（含对壳体或屏蔽层的接地电阻测试），并将测量结果与标准电阻对比后给出是否合格的结论。

  5 绝缘测试：在施加额定直流电压条件下，测试仪可快速测出电缆、线束、电缆组件中任意不通的两根芯线之间的绝缘电阻值，任意芯线与壳体“地”之间的绝缘电阻值。

  6 抗电测试：在施加额定交流工频电压条件下，测试仪可快速测出电缆、线束、电缆组件中任意不通的两根芯线之间的抗电漏电流值，任意芯线与壳体“地”之间的抗电漏电流值。

  7 自检功能：测试仪可快速对开关通路是否正常进行自检；对各项测试功能及精度进行自检，并形成自检报告。

  8 标准建立：测试仪具有：自学习模式和文件（Word和Excel格式）导入模式建立导通测试标准的功能。

  9 参数设置功能：测试仪具有参数设置功能如：测试点数（芯数）、电阻门限标准、绝缘测试参数、抗电测试参数等。

  10 保护报警：测试仪具有自检测试异常或测试结果异常的保护报警功能，并给出声、光报警信号，形成出错信息表。

  11 计量校准：当测试仪出现测量误差或需要定期计量、校验时，可进行校准。

  12 辅助功能

  帮助：在测试画面的标题栏中设置“帮助”信息栏，显示帮助信息易于学习掌握；

  显示：以表格及图形（曲线）方式直观、详细的显示测试数据；

  保存：测试数据可根据需要保存、导出到指定目录，也可输出打印；

  查询：可按索引条目查询测试结果。

  13 数据通信：测试仪设置有网络端口，可以连接外部计算机，实现局域网的数据交互。

   产品特点：

   体积小、重量轻、方便携带，满足生产现场及外出测试使用。

   更换不同的适配器，可适应不同电缆、线束、电缆组件的测试。

    产品组成：

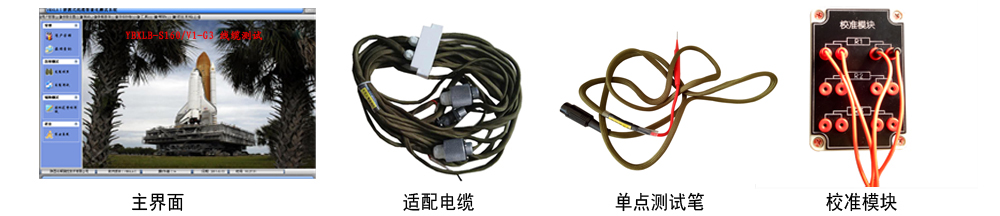

   上位计算机（内嵌平板电脑或外带笔记本电脑）、测试仪主机、适配电缆、适配器（可选件）、单点测试笔、校准模块、外包箱、附件、用户测试软件、文档资料等。

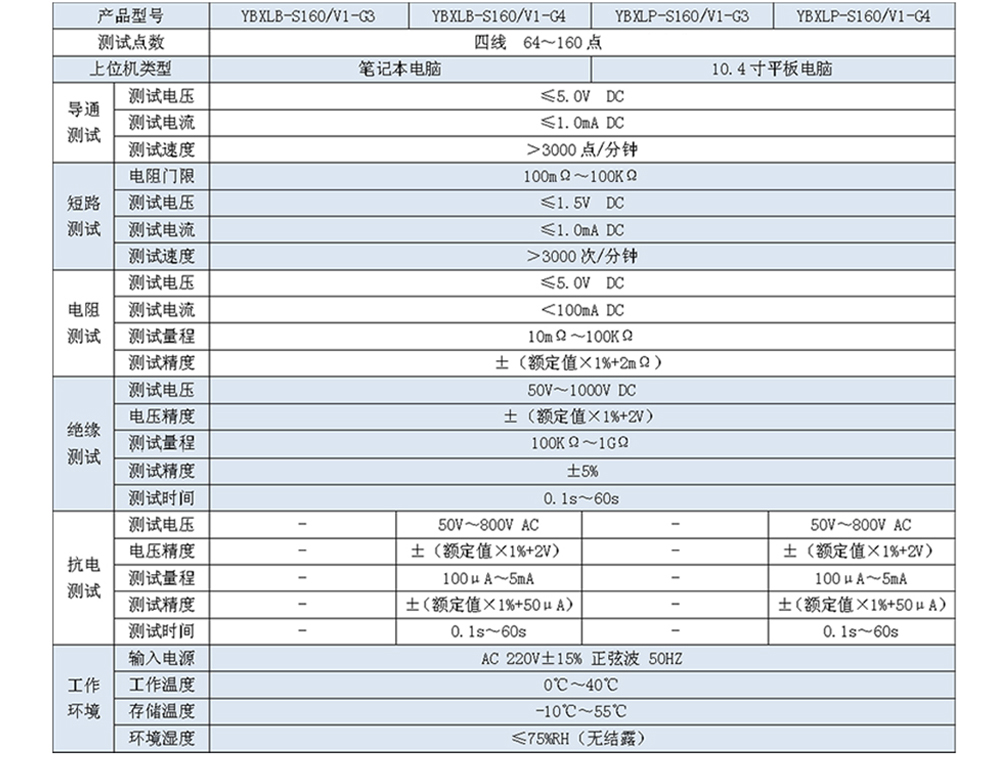

   技术参数：
